Solutions de refroidissement
Armoire de refroidissement liquide
Armoire rack de refroidissement liquide direct-sur-puce, 42U, 20-80 kW+ par rack, prête pour serveurs GPU IA.
Aperçu
Aperçu du produit

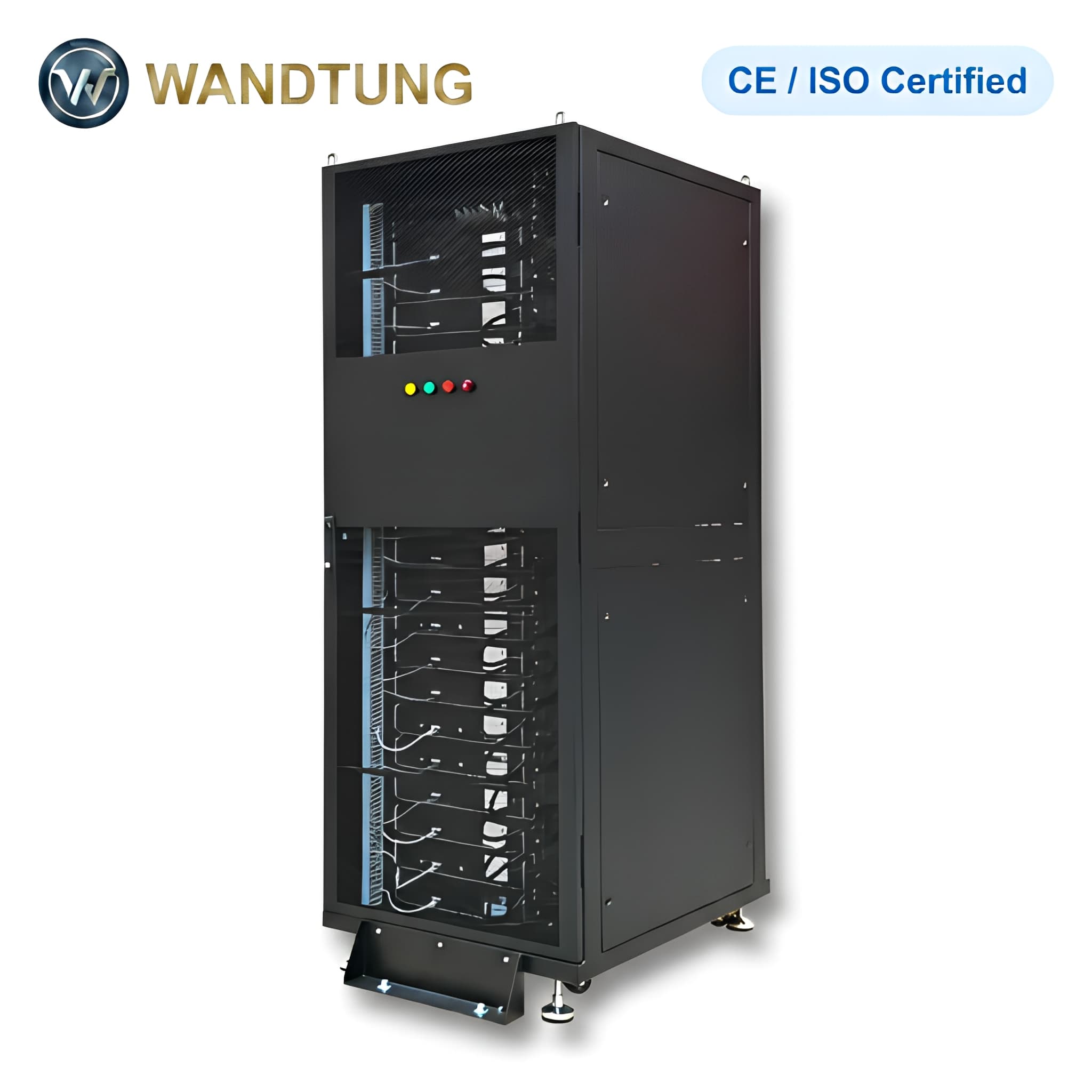

L'armoire de refroidissement liquide Wandtung est un rack standard 42U conçu pour le refroidissement liquide direct-sur-puce des serveurs IA et GPU, supportant 20 à 80 kW+ par rack. Chaque armoire intègre un collecteur de liquide de refroidissement à déconnexion rapide, des plaques froides direct-sur-puce à conception micro-canaux, une tuyauterie de liquide de refroidissement en acier inoxydable et un échangeur de chaleur à plaques en cuivre brasé, se connectant à un système de refroidissement liquide au niveau de l'installation aux côtés d'un CDU, d'un dry cooler ou d'une tour de refroidissement et d'une boucle secondaire.
Capacités
Caractéristiques principales
- Rack standard 42U, capacité de refroidissement 20-80 kW+ par rack

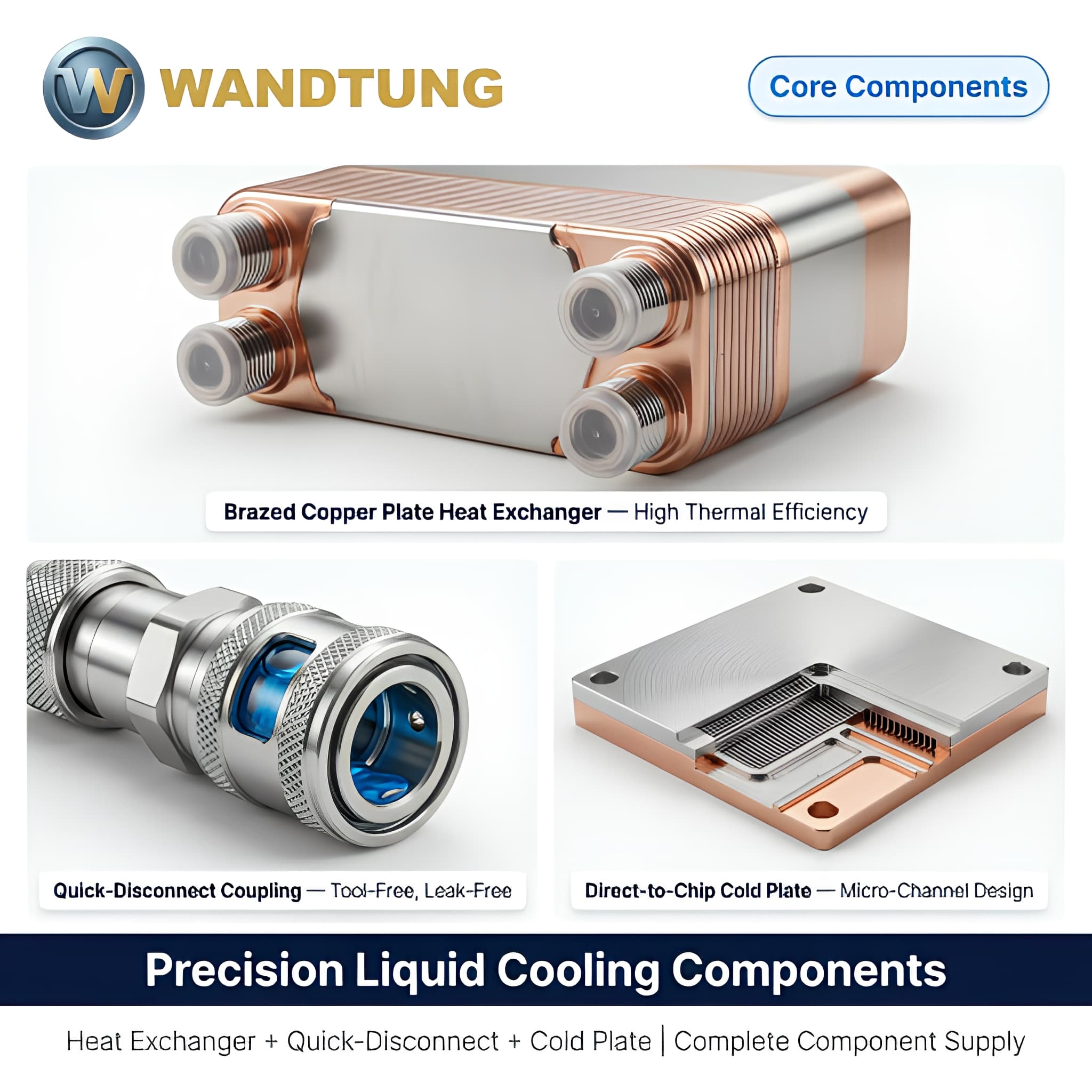

- Plaques froides direct-sur-puce à conception micro-canaux
- Collecteur de liquide de refroidissement à déconnexion rapide, sans outil et sans fuite
- Tuyauterie de liquide de refroidissement en acier inoxydable
- Échangeur de chaleur à plaques en cuivre brasé pour une haute efficacité thermique

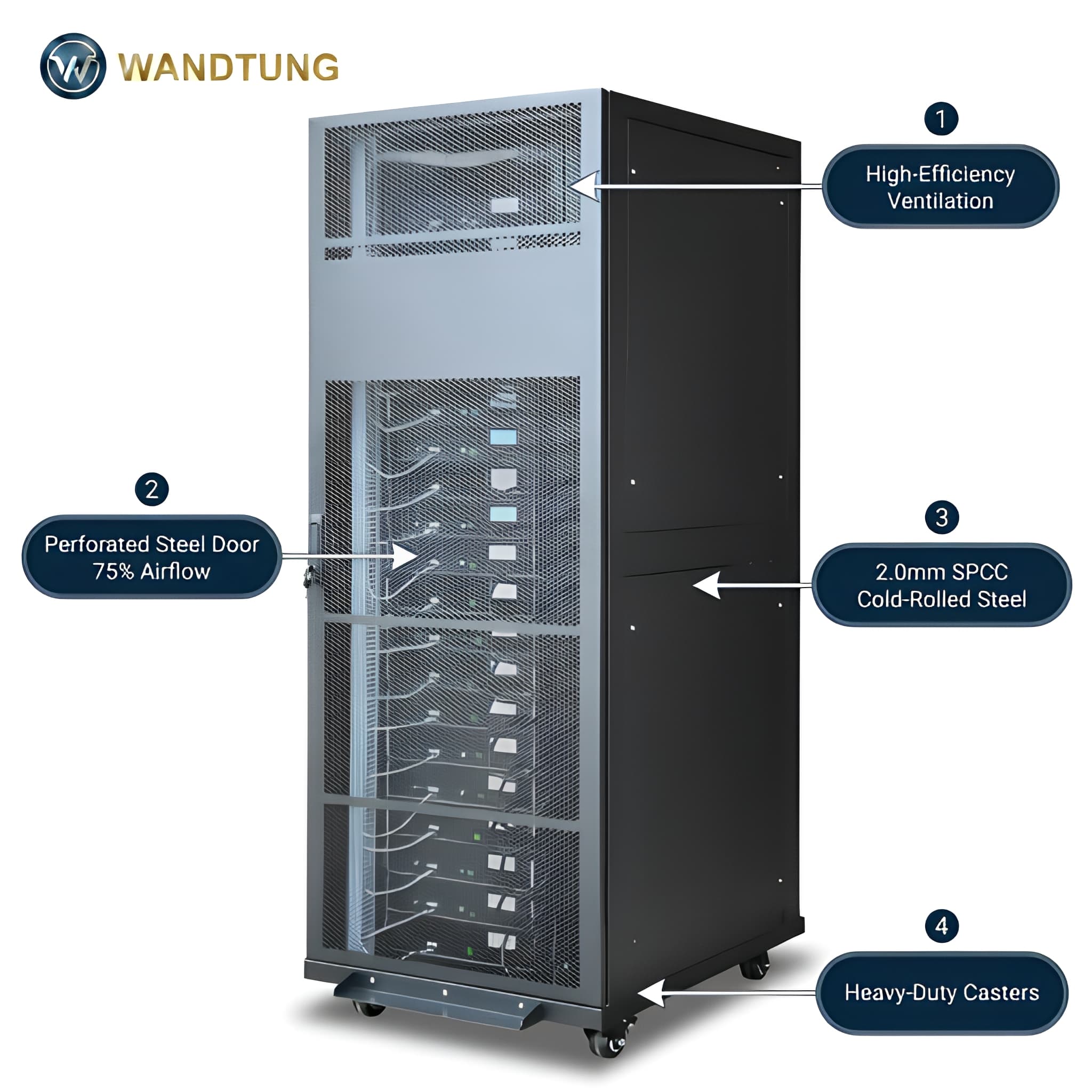

- Porte avant en acier perforé, 75% de flux d'air, pour refroidissement hybride air/liquide
- Construction en acier laminé à froid SPCC 2,0 mm
- Roulettes robustes pour la mobilité
- Prêt pour serveurs IA/GPU, élément d'un système de refroidissement liquide complet (collecteur, CDU, dry cooler / tour de refroidissement, boucle secondaire, détection de fuite)
Spécifications
Spécifications techniques
Performance de refroidissement
| Hauteur de rack | 42U standard |
|---|---|
| Capacité de refroidissement | 20 – 80 kW+ par rack |
| Plaque froide | Direct-sur-puce, conception micro-canaux |
| Échangeur de chaleur | Échangeur de chaleur à plaques en cuivre brasé |
| Raccordement | Collecteur de liquide de refroidissement à déconnexion rapide, sans outil / sans fuite |
Construction
| Matériau | Acier laminé à froid SPCC 2,0 mm |
|---|---|
| Tuyauterie de liquide de refroidissement | Acier inoxydable |
| Porte avant | Acier perforé, 75% de flux d'air |
| Mobilité | Roulettes robustes |
Déploiement
Applications
- Déploiements de serveurs GPU IA / HPC
- Colocation haute densité
- Rénovation de centres de données vers le refroidissement liquide
- Refroidissement direct-sur-puce pour racks hyperscale
Configuration
Options de personnalisation
- Capacité de refroidissement par rack
- Configuration du collecteur et des plaques froides
- Type de porte
- OEM/ODM
Normes
Conformité et normes
FAQ
Questions fréquentes
Comment l'armoire de refroidissement liquide s'intègre-t-elle dans un système de refroidissement liquide complet ?
L'armoire abrite les plaques froides direct-sur-puce et le collecteur à déconnexion rapide au niveau du rack (boucle secondaire), qui se connecte à un CDU isolant et gérant l'échange de chaleur avec la boucle de l'installation (primaire), rejetant finalement la chaleur via un dry cooler ou une tour de refroidissement — le tout surveillé par un système de surveillance intelligent avec détection de fuite.
Quelle densité de serveurs l'armoire de refroidissement liquide supporte-t-elle ?
L'armoire est conçue pour les déploiements de serveurs IA et GPU à haute densité, supportant 20-80 kW+ par rack — bien au-delà de ce que le refroidissement par air traditionnel peut dissiper — la rendant adaptée aux déploiements hyperscale et HPC.
